一、概述

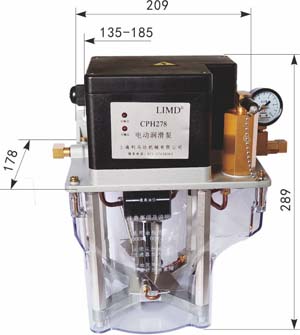

CPH278型電動油脂泵是一種電機驅動齒輪泵。內含自動卸荷閥，調壓閥，電磁換向閥，攪拌油脂助吸螺旋槳等，屬間歇工作泵。設有兩個輸出口，只要泵油，右輸出口就能正常輸出壓力潤滑油脂，油泵電機和電磁換向閥同時得電，左輸出口也有壓力潤滑油脂輸出。所以可以實現一臺油泵分時段輸出兩路潤滑油源，配合定量分配器，可以滿足同一臺機器設備潤滑點需油量相差很大的場合，也就是說一臺油泵可以滿足兩套定量集中潤滑裝置。
特征：右輸出頻率是左輸出的整數倍。也就是說只有電機得電而電磁換向閥失電，則只有右輸出；當電機和電磁換向閥同時得電，則左右輸出口同時有輸出。潤滑工況受主機電控柜控制。請注意：不允許不泵油期間電磁換向閥得電。
工作電源：DC24v/6A，功率≤150w；額定壓力：5.0MPa；額定流量：150ml/min。適用潤滑介質：000#、00#、0#油脂。
二、工作原理
“CPH278”電動泵工作原理：電機1得電，輸出內外高低速兩種動力，內部高速動力驅動齒輪泵3運轉，從油箱4吸入油脂泵出壓力高壓油源。外部低速動力驅動螺旋槳攪拌并壓送油脂，起助吸作用。高壓油源經自動換向閥6壓送至右輸出口9輸往系統。電磁換向閥7失電，左輸出口10處于卸壓狀態無輸出；當電磁換向閥7得電，切換到右側機能溝通左輸出口10，所以也有高壓油源輸出。電機失電,內外高低速兩種動力消失，停止泵油。自動換向閥6在差壓信號的作用下恢復至左位機能，溝通主管路卸荷通道。電機失電狀態下，電磁換向閥7必須失電，也復位到左側機能，左輸出10直接卸荷；電機失電狀態下，電磁換向閥7得電無意義，因?yàn)橛捅猛Ｖ贡糜途鸵馕吨鵁o(wú)油源輸出，電磁換向閥7得電，左輸出口經過電磁換向閥7的右側機能通道再經過自動換向閥6的左側機能通道的卸荷口通往油箱，不但無輸出而且增加卸荷阻力，所以這種狀態無意義。
也就是說油泵電機得電，電磁換向閥7失電，右輸出口輸出油源；油泵電機和電磁換向閥7同時得電，左右輸出口同時輸出油源。禁止油泵電機失電，電磁換向閥7得電的情況出現。系統壓力由調壓閥5控制，壓力表8顯示。
三、使用與調整
1.潤滑泵適用環境溫度：-5°C～ 65°C；潤滑介質：000#、00#、0#油脂。
2.每次應添加清潔的潤滑油脂，加油時采用快插母頭插入“進油過濾器上的公頭進油口”，加入量應在油箱的油位線范圍內。
3.油泵應水平安裝，應盡量避免在有腐蝕性氣體、塵埃和高濕環境下使用。
4.接線時，打開上罩蓋，按接線圖所示，黑色1、2接入DC24V電源,3接地，4、5接電磁換向閥電磁鐵。接線時應注意電源的正負極性，不能接反。接通電源后，不允許打開罩蓋,以防發生電擊危險。
5.油泵面板設有工作指示燈,“右輸出”指示燈亮表示油泵電機得電；“左輸出”指示燈亮表示電磁換向閥得電；也就是說：“右輸出”指示燈與油泵電機同步，“左輸出”指示燈與電磁換向閥同步，失電對應指示燈滅，電磁換向閥及自動換向閥復位，對應回路壓力自動卸荷。潤滑工況由主機電控箱控制。
6.系統壓力由溢流閥控制，溢流閥設在油泵中框后部，調壓方便。順時針旋擰調壓螺釘壓力升高；反之壓力降低。出廠時均已調好（5.0 MPa）且鎖緊。用戶一般不要隨意調節。
|
