“AP822”系列自動潤滑泵是一種電機驅動齒輪泵。含“MY”型控制器、自動卸荷閥、液位開關等。屬間歇工作泵。用于需周期工作的容積式定量集中潤滑系統。接通電源，即可自動工作。具有液位報警、輸出聯控信號等功能。
工作電源：AC220V；50～60Hz
功率: 60W;
額定壓力：1.8MPa；
額定流量：200ml/min。
適用潤滑介質：N32#～N68#。
“AP822”系列自動潤滑泵廣泛應用于機床、紡機、印機、塑機、電梯、木工、食品、包裝等機械設備的潤滑。

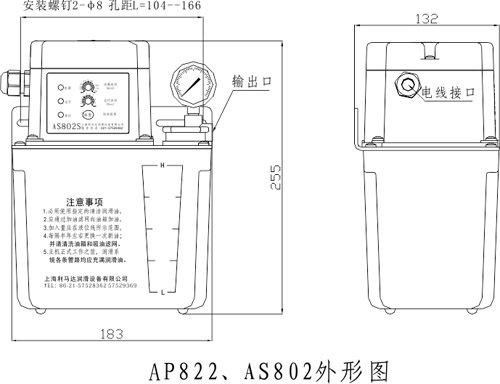

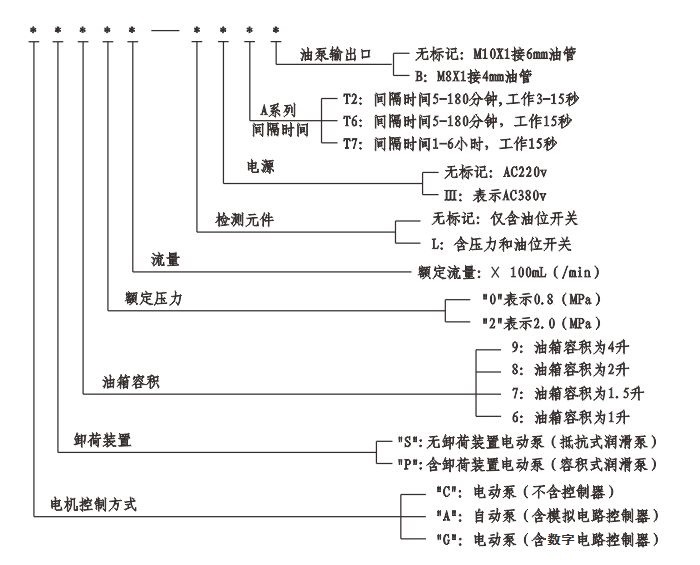

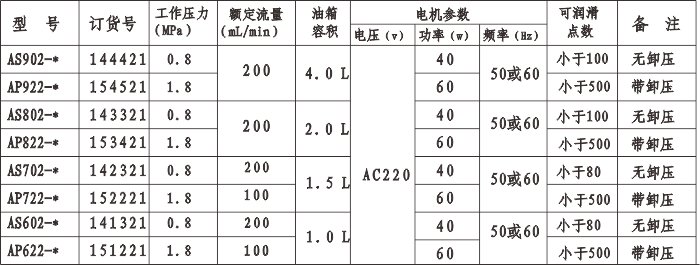

型號編制說明
工作原理

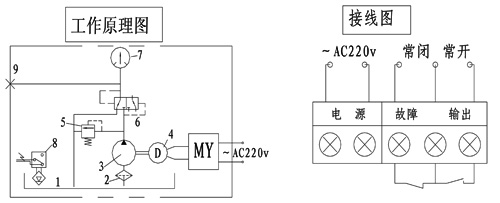

“AP”自動泵工作原理：將間歇時間、工作時間設定后，“MY”型控制器控制電機4的工作和間歇。電機4得電，驅動齒輪泵3運轉。通過吸油濾網2從油箱1吸入潤滑油，經自動換向閥6 壓送至輸出口9 輸往系統。電機失電,停止泵油，換向閥6 在差壓信號的作用下恢復至左位機能，溝通主管路卸荷通道。系統壓力經自動換向閥6 快速卸荷到油箱。系統壓力由調壓閥5控制，壓力表7 顯示。液位開關8隨時檢測油位，輸出無源常開信號。
使用與調整
1.潤滑泵適用環境溫度：-5℃～ 40℃；潤滑介質：N32#～N68#潤滑油。
2.每次應添加清潔的潤滑油，加油時翻開加油蓋，經加油濾網注入，加入量應在油箱的油位線范圍內。每半年須清洗一次油箱，同時清洗或更換加油濾網和油泵吸油濾網。
3.油泵應水平安裝，應盡量避免在有腐蝕性氣體、塵埃和高濕環境下使用。
4.接線時，打開罩蓋，按上圖所示接入AC220v電源線，另設低液位無源輸出的三個端子可供用戶聯控主機：中間是公共端，左邊為常閉端，右邊為常開端。不需要聯控則無須連接。裝上罩蓋才可通電。通電后，不允許打開罩蓋，以防發生電擊危險。
5.泵面板設有電源、工作和低液位三只指示燈、間歇時間調節旋鈕，及點動按鈕。
6.接通電源，電源指示燈亮。先將間歇時間旋鈕調到合適值，可在調試中按實際情況予以修正。油泵進入自動工作狀態。泵油時，工作指示燈亮。泵油結束即進入間歇計時狀態；計滿“間歇時間”又進入下一工作循環，周而復始，直到切斷電源。泵油時間已設定。按“點動潤滑”，即泵油。停止泵油，系統壓力即自動卸荷。
7.系統壓力由調壓閥控制。順時針旋擰壓力閥調節螺釘，壓力升高；反之，壓力降低。出廠時均已調好（1.8MPa）且鎖緊。用戶一般不要隨意調節。 |
